常用的輻射加熱方法對合適的耐力板規(guī)格的輻射作用見圖11-26，實際上耐力板是在加持器中被加熱的，因此熱輻射的狀態(tài)如圖11-27所示。為了使得整塊耐力板板材獲得均勻的加熱，一般用鍍鋁層擋�。ǚ瓷洌┘映制�。加熱器設(shè)…
常用的輻射加熱方法對合適的

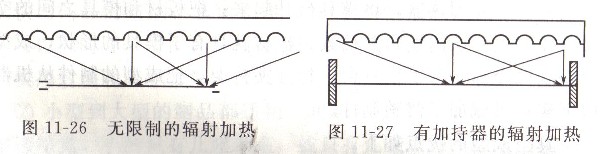

耐力板規(guī)格的輻射作用見圖11-26，實際上耐力板是在加持器中被加熱的，因此熱輻射的狀態(tài)如圖11-27所示。為了使得整塊
耐力板板材獲得均勻的加熱，一般用鍍鋁層擋住（反射）加持器。加熱器設(shè)有堤壩式的邊框，邊框與加持器之間的間隙應(yīng)該盡量小。
關(guān)于成型后的冷卻，冷卻的時間取決于許多因素，包括環(huán)境、成型溫度、模具溫度、模具材料、冷卻系統(tǒng)情況、制件厚度，以及產(chǎn)品設(shè)計的幾何形狀。然而，因為
耐力板 有一個相對較高的熱變形溫度，成型的制件在125℃左右就可以從模具上取下來。
只要可能，就應(yīng)該使用最適合的方法以減少內(nèi)應(yīng)力的產(chǎn)生，也就是退火。有高內(nèi)應(yīng)力的部件應(yīng)該退火以避免在使用中破壞，方法是：在熱空氣環(huán)流烘箱中均勻加熱
耐力板部件到120-130℃，保持1h（部件厚度每增加3mm，時間加長1h），然后慢慢冷卻到室溫，關(guān)上門在烘箱內(nèi)冷卻更好。
本文《耐力板成型加熱及如何冷卻》由陽光板、耐力板、聚碳酸酯板材專業(yè)制造商----海寧仟承塑業(yè)有限公司 http://zrccw.cn 編輯提供。如需轉(zhuǎn)載請注明出處。
