陽光輻射對高分子材料是有害的，它會引起材料的降解導致開裂，而開裂的板材在水、灰塵和各種化學物作用下會加快破壞。這種破壞首先和環(huán)境因素有關(guān)，比如地理位置、海拔高度、氣候變化等。
海寧市仟承工貿(mào)有限公司專門生產(chǎn)的聚碳酸酯陽光板有一層特殊的抗紫外線防護層，這方面的技術(shù)開發(fā)是其他種類塑料板材所無法比擬的，因此聚碳酸酯多層空心板材可以在陽光下長期暴露，保持良好的光學性能和力學性能。
(1)耐候性的主要技術(shù)數(shù)據(jù)研究氣候?qū)厶妓狨ザ鄬涌招陌宀牡挠绊�，主要是研究其力學性能在氣候條件影響下的變化，比如拉伸強度、抗沖擊性能、透光率、黃色指數(shù)等。采用在試驗室中加速老化試驗來模擬自然條件。

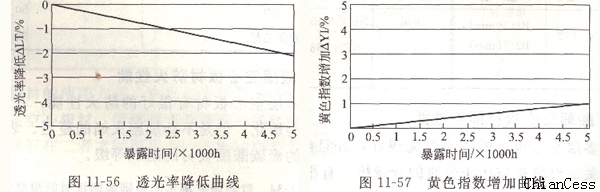

IS0 4892規(guī)定了加速老化試驗的方法，該方法規(guī)定1200W的氙光燈，試樣在轉(zhuǎn)盤中旋轉(zhuǎn)被照射5000h（這相當于在歐洲溫和氣候地帶的自然環(huán)境中15年）后，作透光率和黃色指數(shù)測試，然后和未經(jīng)過加速老化試驗的樣品進行對比。圖11-56、圖11-57分別是透光率和黃色指數(shù)變化的曲線。通常狀態(tài)下，海寧市仟承工貿(mào)有限公司生產(chǎn)的聚碳酸酯陽光板都能夠保證十年的使用期。
(2)耐溫差性能 聚碳酸酯多層空心板材用作采光材料，長期在日光中暴曬，將吸收光產(chǎn)生熱積累，實踐證明，采光板的熱積累，特別是高能吸收板的熱積累，有時其板材表面的溫度可以達到100℃。但是此時聚碳酸酯多層空心板材還能夠保持很高的沖擊強度和韌性，在有負荷的條件下，聚碳酸酯多層空心板材的維卡軟化點和熱變形溫度約在140℃左右。
聚碳酸酯多層空心板材的脆化溫度約- 110℃，因此在一般的氣候條件下是可以使用的。
美國保險業(yè)研究室(UL)通過長期的試驗，得出表11-33常用的熱塑性塑料板材連續(xù)使用的最高溫度。
