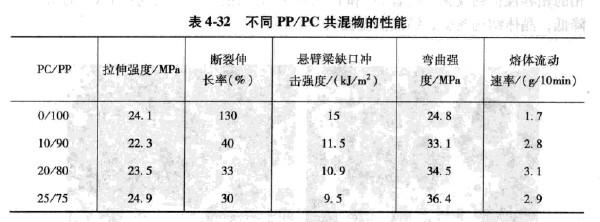

由表4-32可知，隨耐力板成分的增加，共混物的拉伸強(qiáng)度和彎曲強(qiáng)度呈上升趨勢(shì)，而伸長率和沖擊強(qiáng)度下降。由于PP是非極性結(jié)晶聚合物，而PC耐力板是極性且非結(jié)晶的，兩相之間只有輕微的擴(kuò)散，存在明顯的相界面，界面結(jié)合…
由表4-32可知，隨
耐力板成分的增加，共混物的拉伸強(qiáng)度和彎曲強(qiáng)度呈上升趨勢(shì)，而伸長率和沖擊強(qiáng)度下降。由于PP是非極性結(jié)晶聚合物，而PC耐力板是極性且非結(jié)晶的，兩相之間只有輕微的擴(kuò)散，存在明顯的相界面，界面結(jié)合力小，因此沖擊強(qiáng)度低。而拉伸強(qiáng)度和彎曲強(qiáng)度的提高，是因?yàn)镻P較高的熱膨脹率使其較好地縮緊了耐力板分散相。共混后熔體流動(dòng)性改善與在共混過程中PP的斷鏈有關(guān)，也與
PC耐力板的分散相形狀有關(guān)。當(dāng)分散相呈球狀分散時(shí)，在流動(dòng)過程中會(huì)發(fā)生徑向遷移，分散相向中心軸處集中，導(dǎo)致形成所謂的殼一芯狀形態(tài)結(jié)構(gòu)，使共混物的熔體粘度下降。
本文《耐力板加入可以提高PP的物理性能》由陽光板、耐力板、聚碳酸酯板材專業(yè)制造商----海寧仟承塑業(yè)有限公司 http://zrccw.cn 編輯提供。如需轉(zhuǎn)載請(qǐng)注明出處。
