阻燃劑BPP磷酸三（2，4-=溴苯基）酯(BPP)中，溴的質(zhì)量分?jǐn)?shù)為60%、磷的質(zhì)量分?jǐn)?shù)約為4%。BPP為白色固體，熔點(diǎn)llO℃，耐熱性能極佳，在空氣中于300C下加熱30min仍為白色固體，具有良好的熱穩(wěn)定性。BPP是一種低毒、低熔點(diǎn)…
阻燃劑BPP
磷酸三（2，4-=溴苯基）酯(BPP)中，溴的質(zhì)量分?jǐn)?shù)為60%、磷的質(zhì)量分?jǐn)?shù)約為4%。BPP為白色固體，熔點(diǎn)llO℃，耐熱性能極佳，在空氣中于300C下加熱30min仍為白色固體，具有良好的熱穩(wěn)定性。BPP是一種低毒、低熔點(diǎn)、高熱穩(wěn)定性的添加型阻燃劑，適于
PC陽(yáng)光板的阻燃，尤其適合PC及其合金的阻燃處理。

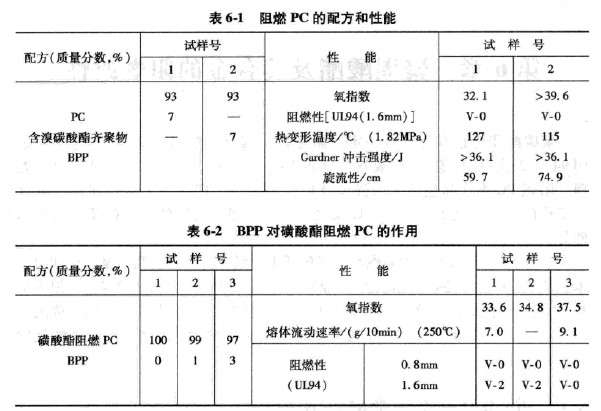

BPP是陽(yáng)光板及其合金的有效阻燃劑，可用于制得氧指數(shù)大于40、阻燃性能達(dá)到UL94 V-O的阻燃PC，且材料的抗沖擊性能較好，色澤和透明性優(yōu)異，但熱變形溫度有待提高。表6-1列出了添加BPP阻燃劑的PC的配方和性能，為便于比較，同時(shí)還列出了含溴碳酸酯齊聚物阻燃劑的PC的配方和性能。由表6-1可見(jiàn)，BPP的質(zhì)量分?jǐn)?shù)僅為7%的PC的氧指數(shù)已經(jīng)接近40，比同樣含量的溴代碳酸酯齊聚物的阻燃PC提高了約8%。
在磺酸酯
阻燃PC陽(yáng)光板中加入質(zhì)量分?jǐn)?shù)3%的BPP，可使0.8mm的試樣達(dá)到UL94V-O阻燃級(jí)，氧指數(shù)由33.6提高到37.5，熔體流動(dòng)速率由7.0g/lOmin提高到9.1g/10min，其配方和性能參見(jiàn)表6-2。
本文《陽(yáng)光板及其合金的阻燃改性》由陽(yáng)光板、耐力板、聚碳酸酯板材專業(yè)制造商----海寧仟承塑業(yè)有限公司 http://zrccw.cn 編輯提供。如需轉(zhuǎn)載請(qǐng)注明出處。
